معرفی کامل پمپ دنده ای و نحوه انتخاب آن

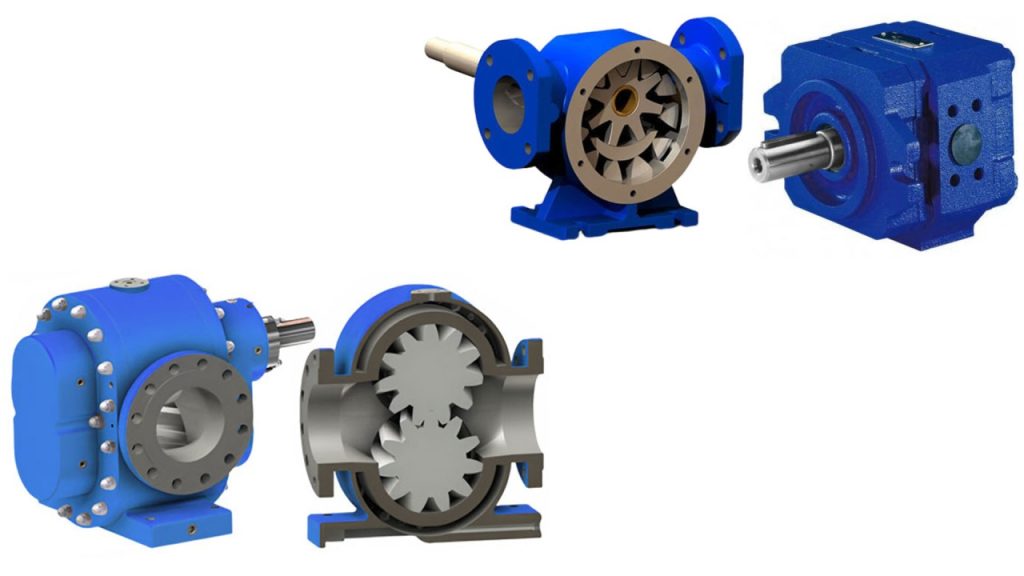

پمپ‌های دنده‌ای انواع مختلفی دارند که در بازار با نام‌های پمپ غلیظ کش و پمپ هیدرولیک شناخته می‌شوند و برای انتقال سیالات با ویسکوزیته متوسط تا بالا طراحی شده و در دو نوع دنده داخلی و دنده خارجی وجود دارند. در ادامه به معرفی کامل پمپ‌های دنده‌ای از منظر انواع، اجزا، نحوه عملکرد، کاربردها و پارامترهای انتخاب پرداخته خواهد شد تا در صورتی که مشتریان قصد خرید پمپ دنده ای دارند با ساختار آنها آشنایی اولیه داشته باشند.
پمپ دنده‌ای چیست؟
پمپ دنده‌ای یا پمپ غلیظ کش از جمله پمپ‌های کاربردی در صنایع مختلف است و در دسته پمپ‌های جابجایی مثبت قرار می‌گیرد و همانطور که از نامش پیداست به منظور انتقال و جابجایی سیالات غلیظ و با ویسکوزیته بالا مناسب می‌باشد. در پمپ دنده‌ای با محصور کردن حجم ثابتی از سیال و با چرخش چرخ‌دنده ها عمل انتقال سیال اتفاق می‌افتد. این پمپ‌ها از قدرت مکش بالایی برخوردار هستند و جز پمپ‌های خودمکش محسوب می‌شوند. پمپ دنده‌ای دارای دو نوع دنده داخلی و دنده خارجی است که در بخش بعدی به آنها پرداخته خواهد شد.
پمپ دنده خارجی
پمپ دنده خارجی یکی از انواع پمپ دنده ای است که در آن از دو چرخ‌دنده یکسان برای انتقال سیال استفاده شده است. در پمپ دنده خارجی دو چرخ‌دنده دارای شفت های مجزا بوده و از قسمت بیرونی با یکدیگر درگیر می شوند و معمولا یکی از چرخ‌دنده ها به عنوان محرک توسط نیروی موتور، چرخ‌دنده دیگر به عنوان متحرک را به چرخش در می آورد.
نحوه عملکرد پمپ دنده خارجی
در پمپ دنده خارجی، زمانی که چرخ‌دنده محرک با نیروی خارجی موتور شروع به چرخش می کند، چرخ‌دنده متحرک را نیز به گردش در می آورد. دو چرخ‌دنده یکسان بوده و به یک اندازه می باشند و جهت چرخش آنها برخلاف یکدیگر است. با چرخش همزمان دو چرخ‌دنده مکش سیال از قسمت ورودی پمپ دنده ای اتفاق می افتد. با چرخش چرخ‌دنده ها سیال وارد حفره های موجود در بین دندانه ها و قسمت داخلی بدنه پمپ شده و با چرخش مداوم و حرکت سیال به سمت تخلیه پمپ، حجم سیال کاهش و در نتیجه فشار آن افزایش می یابد و به این طریق سیال تحت فشار از پمپ دنده خارجی به بیرون منتقل می شود.
یژگی‌های پمپ دنده داخلی
- مناسب برای پمپاژ سیالات با دماهای بالا
- مناسب برای فشار متوسط
- ظرفیت پمپاژ کم
- از لحاظ سایز خروجی، کوچکتر از دنده خارجی
- مناسب‌تر برای سیالات با ویسکوزیته بالاتر
ویژگی‌های پمپ دنده خارجی
- مناسب برای پمپاژ سیالات با دماهای کم تا متوسط
- مناسب برای فشار زیاد
- از لحاظ سایز خروجی، بزرگتر از دنده داخلی
- چرخ‌دنده های سوزنی (Spur): چرخ‌دنده های سوزنی ساده ترین طراحی را دارند. به دلیل اینکه تمام طول دنده به صورت همزمان با هم درگیر می شود که این موضوع باعث ایجاد سر و صدا بیشتر، حساسیت بالاتر و کاهش طول عمر دنده ها می شود.
- چرخ‌دنده های مارپیچ (Helical): چرخ‌دنده های مارپیچ همانند چرخ‌دنده های سوزنی است با این تفاوت که دندانه های آن دارای زاویه است. این موضوع موجب کاهش نویز و ارتعاشات بر روی دندانه ها می شود. مارپیچی دندانه ها موجب افزایش طول عمر پمپ دنده ای نیز می شود. اگر چه شکل مارپیچی دندانه ها موجب افزایش نیروی محوری شده و افزایش استهلاک بین چرخ‌دنده و قسمت داخلی بدنه پمپ را سبب می شود.
- چرخ‌دنده هرینگبون (Herringbone): چرخ‌دنده های هرینگبون دارای مزایای چرخ‌دنده های مارپیچ هستند، بدون اینکه نیروی محوری تولید کنند. مارپیچ این مدل از چرخ‌دنده ها به صورت متناظر از قسمت مرکزی است و حالت V شکلی ایجاد می کند. این مدل چرخ‌دنده دارای راندمان بیشتری نسبت به دو مدل قبلی است اما هزینه طراحی بیشتری دارد.
