آموزش سیم پیچی الکتروموتور سه فاز

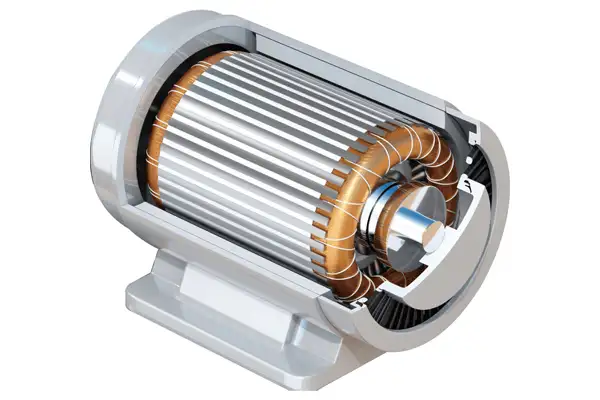

نحوه سیم پیچی الکتروموتور سه فاز
انواع گوناگون الکتروموتور سه فاز در صنایع، کارگاه و کارخانه ها بخش مهم تامین انرژی مکانیکی هستند. از این رو سیم پیچی الکتروموتور های سه فاز از اهمیت بالایی در تعمیر و نگهداری آنها برخوردار است.
همانطور که میدانید در دستگاه های الکتریکی از سیم پیچ با آلیاژهای مس، آلومینیوم استفاده میشود. سیم پیچ ها در مواجهه با جریان الکتریکی اضافه و حرارت آسیب پذیر اند و چنانچه سیم پیچی دچار سوختگی شود باید الکتروموتور سه فاز را با توجه به راهنمای آن مجددا سیم پیچی و تعمیر نمود.
آموزش سیم پیچی
ساخنار الکتروموتور ها بسیار ساده است و مهم ترین بخش آنها سیم پیچی آنها میباشد که استفاده از سیم مسی مرغوب میتواند بازدهی آنها را افزایش دهد. موتورهای الکتریکی تک فاز و سه فاز بنا به نوع دستگاه و کاربردشان تنوع زیادی دارند و با رعایت نکاتی مشخص میتوان آنها را نصب و استفاده نمود.
توجه نمایید که در سیم پیچی مجدد الکتروموتور، قدرت اولیه سیم پیچی فابریک دستگاه را اراییه نمی‌دهد. یکی از دلایل این امر فرسوده بودن سایر بخش های الکتروموتور است. لزا باید خاطر نشان کنیم که خرید الکتروموتور جدید، از سیم پیچی مجدد آن خیلی بهتر است.
سیم پیچی موتور سوخته
همانطور که گفته شد سیم پیچی الکتروموتور مهم ترین بخش یک موتور الکتریکی است خصوصیت تولید میدان مغناطیسی و عبور جریان الکتریکی بالایی دارد. در سیم پیچی الکتروموتورها دو نوع یک طبقه و چند طبقه داریم. منظور از سیم پیچی یک طبقه در سیم پیچی الکتروموتور این است که در هر شیار استاتور یک بازوی کلاف قرار بگیرد. همچنین منظور از سیم پیچی چند طبقه در دینام سه فاز این است، دو بازو در هر شیار قرار بگیرد.
مزایای سیم پیچی دو طبقه
عایق بندی بهتر و ضریب اطمینان الکتروموتور و دستگاه بالا
اتصال حلقه ها در داخل شیار
اختلاف پتانسیل بین هادی ها به نصف کاهش می یابد.
سیم پیچی با هر تعداد شیار استاتور برای هر تعداد دور موتور امکان پذیر است.
سیم پیچی با هر نوع گام از جمله گام بلند، گام معمولی، گام کوتاه و… امکان پذیر است.
نکته مهم اینکه در سیم پیچی دو طبقه بعد از جاگذاری اولین کلاف احتیاج به خالی گذاشتن شیار نمی باشد. کلاف بعدی در شیار بعدی قرار می گیرد.
توجه به اینکه زمان سیم پیچی، سیم ها از روی هم عبور نکنند و موازی با هم پیچیده شوند. اگر اینطور نباشد قرار دادن سیم ها داخل شیار ها با اشکال و دشواری مواجه خواهد شد. به این شکل ساییدگی سیم ها نیز کاهش یافته و اگر عایق از بین برود، خطر اتصال حلقه ها به هم به وجود می آید.
مراحل سیم پیچی الکتروموتور
واضح است که سیم پیچی الکتروموتور ها امری است که نیاز به تخصص و تجربه و محاسبه دارد اما به صورت کلی میتوان مراحل سیم پیچی را به ترتیب مراحل زیر بیان نمود.
بخش جلو و انتهای الکتروموتور را باز کنید.
روتور را خارج نموده
روتر و بلبرینگ را از آن خارج کنید. برای خارج کردن بلبرینگ میتوانید از پولی کش یا بلبرینگ کش استفاده کنید.
اگر موتور الکتریکی سوخته بود، سیم پیچ های قبلی را از استاتور خارج کنید. با استفاده از قلم و چکش سیم پیچی زا قلم زده و از سمت دیگر سیم ها را خارج کنید.
شیارهای استاتور را تمیز کنید و پوسیدگی را از بین ببرید.
با کاغذ مخصوص ( مایلر) شروع به عایق بندی شیارها کنید. کاغذهای عایق بندی درجه حرارت متفاوتی دارند. اگر سیم پیچی موتور سه فاز را می خواهید عوض کنید از کاغذ با درجه حرارت بالاتر استفاده نمایید. عایق های کلاس F عموما در سیم پیچی الکتروموتور ها استفاده میشود.
با توجه به تعداد شیار و نقشه کلاف بندی شروع به کلاف بندی کنید. طبق گام ها و حساب دینام قالب گیری کرده.
به تعداد شیارهای استاتور، کلاف ها را آماده کنید. می توانید کلاف های آماده خرید کنید و خودتان کلاف بندی نکنید.
کلاف ها را، روی عایق های استاتور نصب نمایید.
سر کلاف ها را محکم کنید. مراقب باشید به هم نچسبند، تا بعد بتوانید عایق های بعدی را نصب نمایید.
مایلر عایق را بین سر کلاف ها بگذارید.
نخ بندی و محکم کاری سر کلاف ها را در این مرحله انجام دهید.
سیم های خارج شده از کلاف باید با وارنیش عایق بندی شوند.
برای اینکه نقاط اتصال سیم های مسی باز نشود آنها را لحیم کاری کنید.
سر سیم های کلاف ها را از قسمت مشخص شده که روی محفظه الکتروموتور است خارج نمایید.
بعد از اتمام سر بندی با نخ مخصوص نخ بندی نموده که کلاف ها و سر سیم های دینام محکم و بدون لرزش ثابت شوند.
شارلاک سیم پیچ ها را انجام دهید تا عایق بندی مطمئن تر و محکم تر شود. این امر باعث میشود اگر جایی از سیم ها زخمی شده باشد عایق بندی شود و سیم پیچی را محکم تر میکند.
درب های جلو و عقب الکتروموتور را ببندید.
حالا الکتروموتور را امتحان کنید و برای اطمینان از صحت سیم پیچی، تمام درب های محفظه الکتروموتور را ببندید. مراحل سیم پیچی الکتروموتور به پایان رسید.
ابزارهای مورد نیاز برای سیم پیچی و تعمیر الکتروموتورها کدامند ؟
برای سیم پیچی الکتروموتور ها به ابزار و دستگاه های خاصی نیاز دارید که بهره بردن از آنها میتوانی کیفیت و سرعت کار را افزایش دهد.
چکش ۴۵۰ گرمی (۱۶ اونسی)
چکش ۳۴۰ گرمی (۱۲ اونسی) به همراه یک پیچ‌گوشتی بزرگ
پیچ گوشتی ۷.۵ سانتی (۳ اینچی)
چکش لاستیکی
قیچی کوچک
فولی کش
کلاف پیچ
خط کش برای بریدن و اندازه گیری عایق ها
